低倍组织也可称为宏观组织，一般在放大倍数10倍以下检验。低倍组织检验在实际生产以及产品验收时具有十分重要的地位。

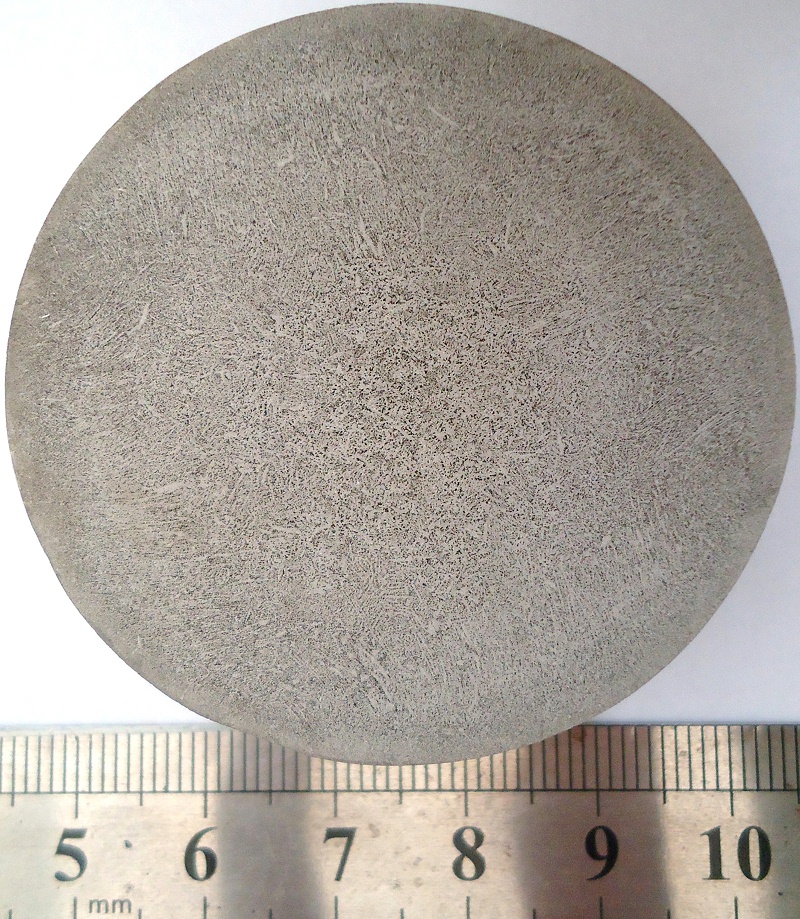

钢材中，经常出现的低倍组织缺陷包括疏松、偏析、白点、缩孔等缺陷。疏松又可分为中心疏松和一般疏松，如果钢材中存在疏松，不仅会降低钢材的致密性还易引起锈蚀。疏松形成的原因主要是钢液中杂质的富集、气体的析出造成的，同时冷却速度对疏松的产生也有很大影响，当冷却速度较快时会形成一般疏松，当冷却速度较慢时会形成中心疏松。偏析主要是由于化学成分不均匀造成的，包括锭型偏析和斑点状偏析。锭型偏析即在酸蚀样品上形成与原锭型横截面形状相似的框带，它的形成原因主要是柱状晶与等轴晶交界部位成分偏析及杂质聚集造成的。斑点状偏析也是由于成分不均匀导致的，但它分布比锭型偏析更分散。缩孔一般发生在试样轴心部，它是由于液体在凝固过程无法补充造成的。白点是在样品横截面接近中心区域出现的细长条裂纹，主要产生原因是在疏松、晶界等位置氢原子形成氢分子时的压力加上热加工冷却时的应力，导致内部产生细裂缝。
所以在实际生产中，低倍组织检验非常有必要。通过判定缺陷类型，采取有效的预防措施，可以进一步提高产品质量。
